适用产品类型：

数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统

裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统

位移台、一维控制平台、二维控制平台、三维控制平台

螺纹机控制系统、锁螺丝机控制系统

喷涂生产线控制系统、装配生产线控制系统、记米器控制系统

技术特点

自动执行：可实现实际运行、空运行、单段执行、终止程序、启动和暂停功能

手动操作：可实现手动高、低速、点动操作、回程序零、回机械零等操作。

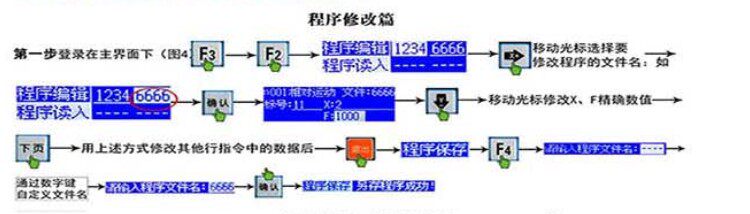

程序管理：可实现对程序进行编辑、读入、删除、保存功能。

参数设置：可设置与加工、操作有关的各个控制参数，使加工效果达到状态。

主要功能

自动：自动运行、空运行、单步运行

手动：电机正反转、回程序零、回机械零、输出控制

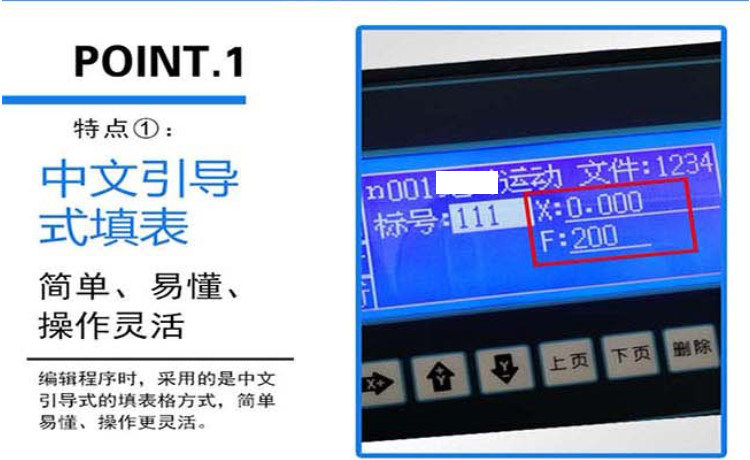

程序：程序的编辑，读入、删除、保存

参数：系统参数、系统自检、IO 设置、用户及厂商密码管理等

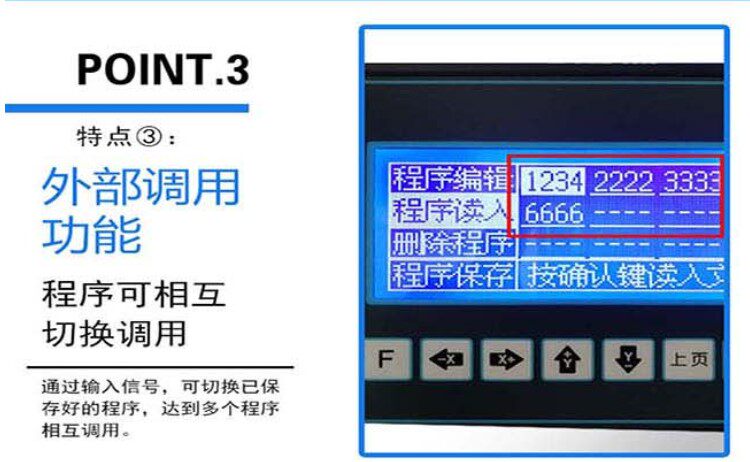

外部手动：控制电机正反转，启动、暂停、报警、急停等

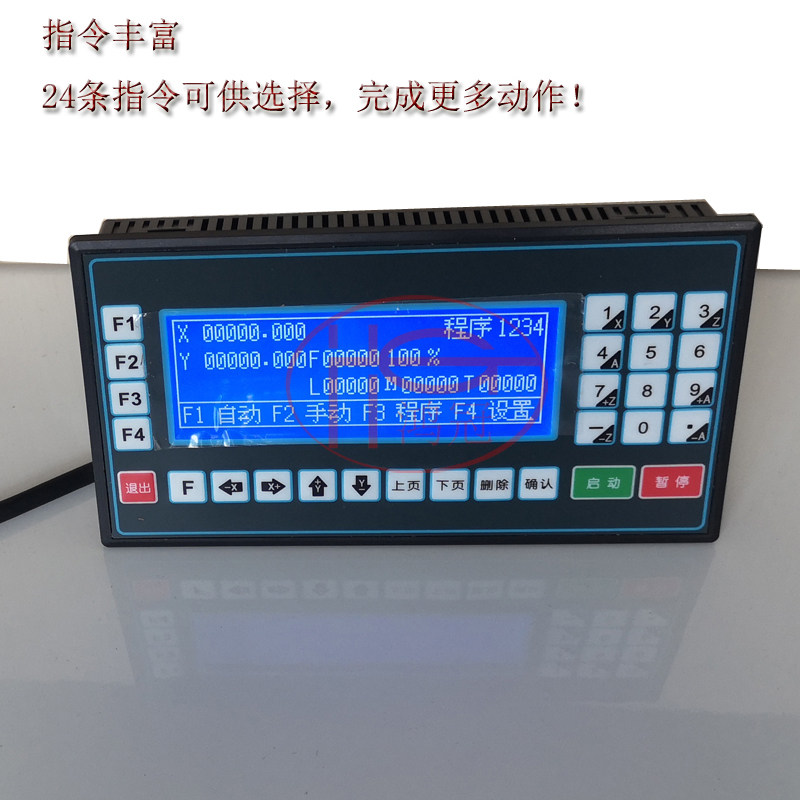

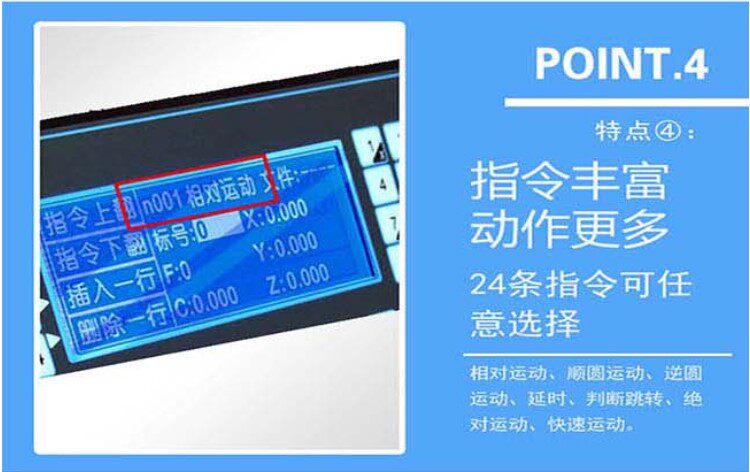

指令丰富：20 条控制指令

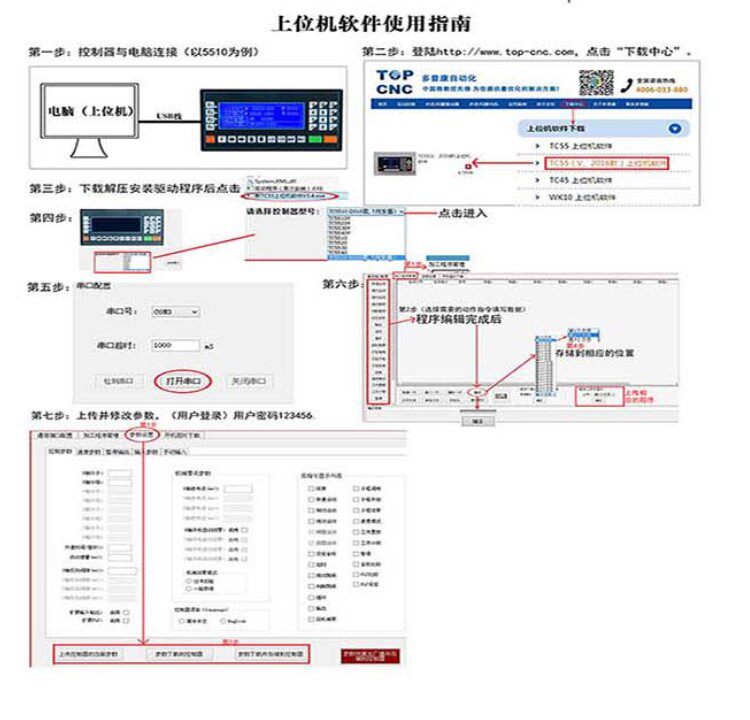

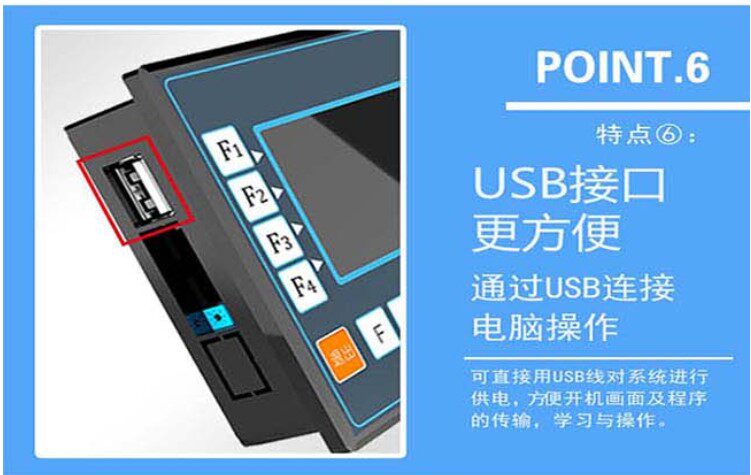

USB：可以直接用 USB 线对系统进行供电，方便开机画面及程序的传输，学习与操作

隔离 IO 口：带有与系统隔离的输入输出口，输出口能力可到 1A

背面直接出端子接口：减少转接板，背面端子可以直接接线，清晰方便并且节省成本

2.2 系统组成

控制系统主要由以下几部分组成：

高性能、高速度 32 位

液晶显示器（分辨率：192×64）

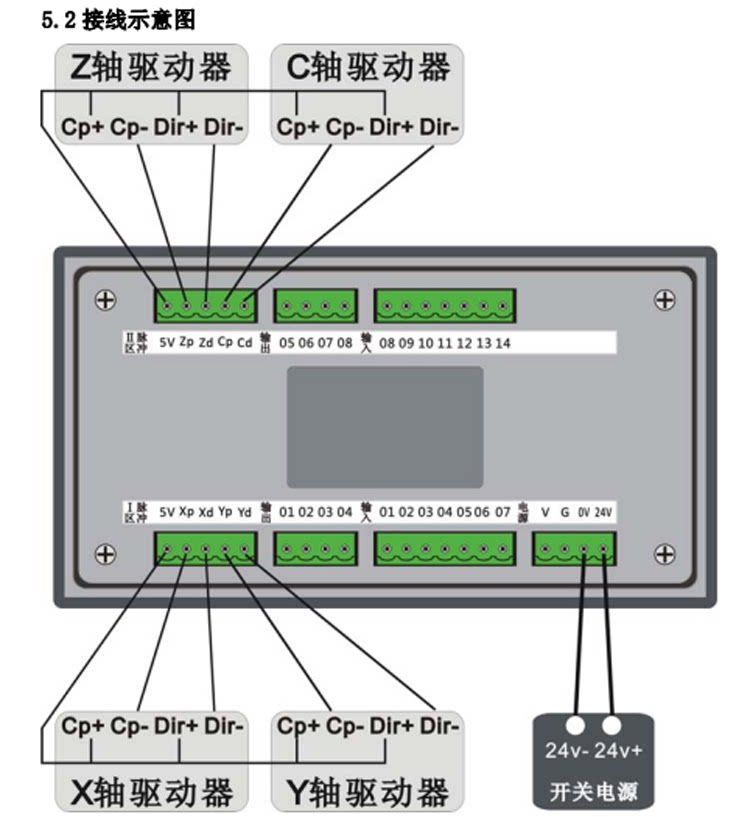

专用运动控制芯片（信号输出为：5V 脉冲+方向）

输入/输出（14 路光电隔离 24V 输入，8 路光电隔离 24V 输出，单通道额定 500mA）

程序行 480 行

触点按键阵列（28 键）

2.3 技术指标

小数据单位：0.001mm

数据尺寸：±99999.999mm

快速运动限速：9000mm/min（当脉冲当量为 0.001mm 时）

加工速度限速：9000mm/min（当脉冲当量为 0.001mm 时）

脉冲输出频率：150KHz

控制轴数：1-4 轴（X,Y,Z,C）

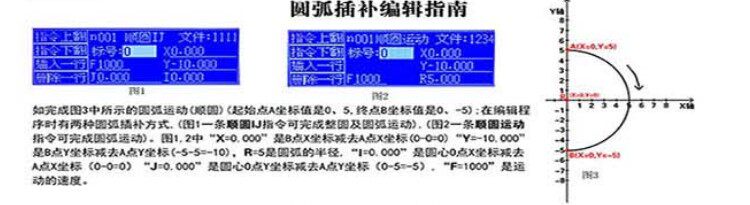

联动轴数：X,Y,Z,C 轴可做直线插补，X,Y 可做圆弧插补

电子齿轮：分子:1-99999,分母：1-99999

系统主要功能：自动、手动、程序、参数、自检、设置等

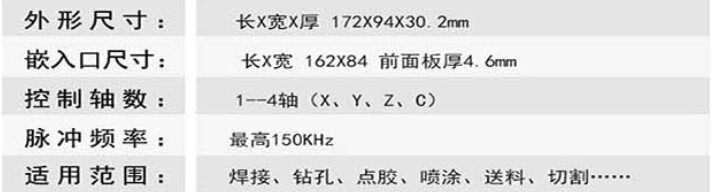

2.4 外观及面板

外形尺寸：长×宽×厚 172×94×48mm

嵌入口尺寸：长×宽 162×84mm，前面板厚 4mm

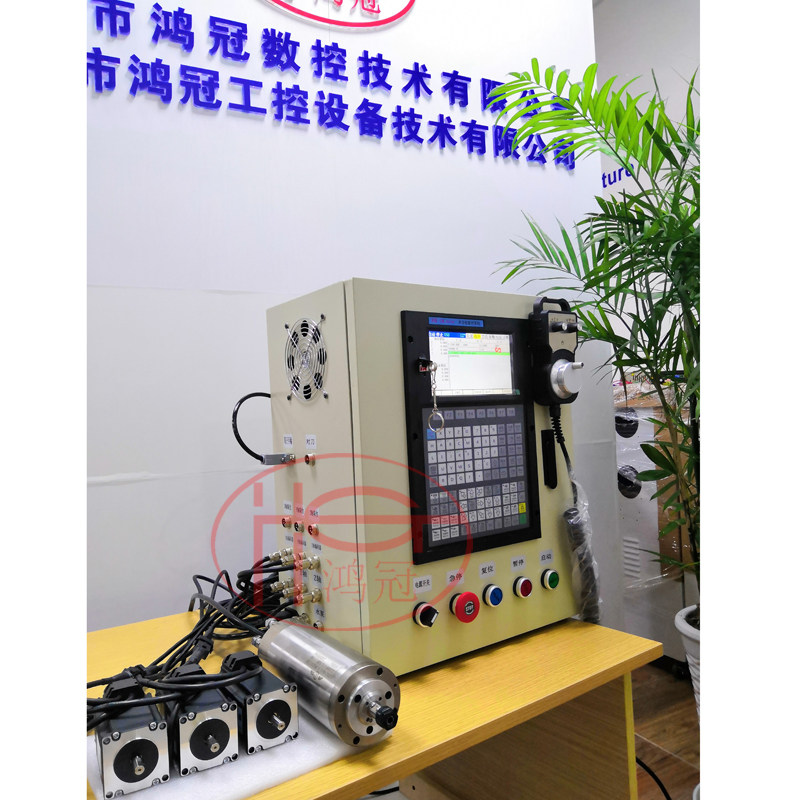

也可以根据需要配置定做电控箱，具体按实际配置报价，可联系客服出清单，欢迎来电咨询！饶工：13543313945
